 Inserito il - 29/04/2008 : 19:13:32
|
mi trovo con un pesante TV Wegavox che, dopo avere più volte cambiato programma da solo.. ha deciso di restare in stand by definitivamente
il segnale del telecomando arriva fino al microprocessore PCA841p/061
il quarzo oscilla ma sembra non uscire niente dall' integrato..
purtroppo non ho o non trovo lo schema, quindi non so come proseguire ( una volta che ho convinto il cliente che conviene..)
è un Weagavox modello 34" st Topazio

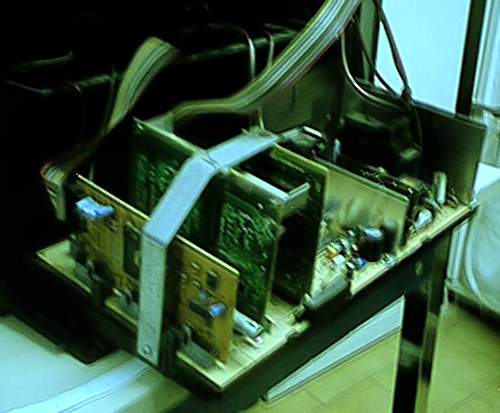

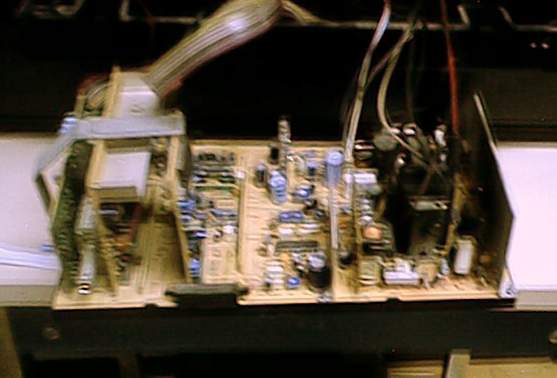

allego 2 foto del telaio, scusandomi per la scarsa qualità ( non funzionava il flash)
qualcuno ha lo schema ? Grazie
chassis:
 [
|
Gianluca
www.mariTV.net
www.mariTV.net/forumTV/
 |
|
|
gramiz
Utente Medio
Regione: Veneto
Prov.: Padova
P.Iva: 03324180284
68 Messaggi |
Inserito il - 29/04/2008 : 20:14:24
|
anch'io non ho trovato dati, che tipo di memoria usa?
|
Graziano |
 |
|
|
gianluca
Amministratore
Regione: Emilia Romagna
Prov.: Ferrara
P.Iva: 0084-(vedi sul sito)
535 Messaggi |
|
|
gianpaolo
Moderatore
Regione: Lombardia
Prov.: Cremona
P.Iva: 01187490196
1078 Messaggi |
Inserito il - 30/04/2008 : 10:30:05
|
Ciao Gianluca, dalle fotografie (un pò bruttine.....) sembrerebbe un telaio italiano, la butto lì, forse Ultravox, Voxon, hai provato a togliere la memoria ed accendere il tv???
Essendo una 24C02 potrebbe anche accendersi, ora controllo se trovo qualcosa. |
Gianpaolo. |
|
|
|
gianluca
Amministratore
Regione: Emilia Romagna
Prov.: Ferrara
P.Iva: 0084-(vedi sul sito)
535 Messaggi |
Inserito il - 30/04/2008 : 11:20:01
|
ho provato a togliere la memoria ma non cambia niente..
ricordo che i primi wegavox erano prodotti da una ditta di roma che non credo esista più non ricordo però il nome,
(erano una evidente scopiazzatura dei mivar di quel periodo, infatti hanno un grosso trasformatore che riduce la tensione e un modulo regolatore simile) |
Gianluca
www.mariTV.net
www.mariTV.net/forumTV/
|
|
|
|
antenna3
Utente Attivo
Regione: Puglia
Prov.: Bari
P.Iva: 02910980727
116 Messaggi |
Inserito il - 30/04/2008 : 11:53:17
|
| ciao gianluca,dimmi piu o meno a che anno risale,io ho i volumi dell'antonelliana a partire dal n°10,intanto come Wegavox 34"st topazio non ho trovato nulla,però in effetti sembra un ultravox/formenti insomma qui tipi di telai |
|
|
|
gianpaolo
Moderatore
Regione: Lombardia
Prov.: Cremona
P.Iva: 01187490196
1078 Messaggi |
Inserito il - 30/04/2008 : 11:58:04
|
confermo Ultravox o Voxon
|
Gianpaolo. |
|
|
|
antenna3
Utente Attivo
Regione: Puglia
Prov.: Bari
P.Iva: 02910980727
116 Messaggi |
Inserito il - 30/04/2008 : 18:04:10
|

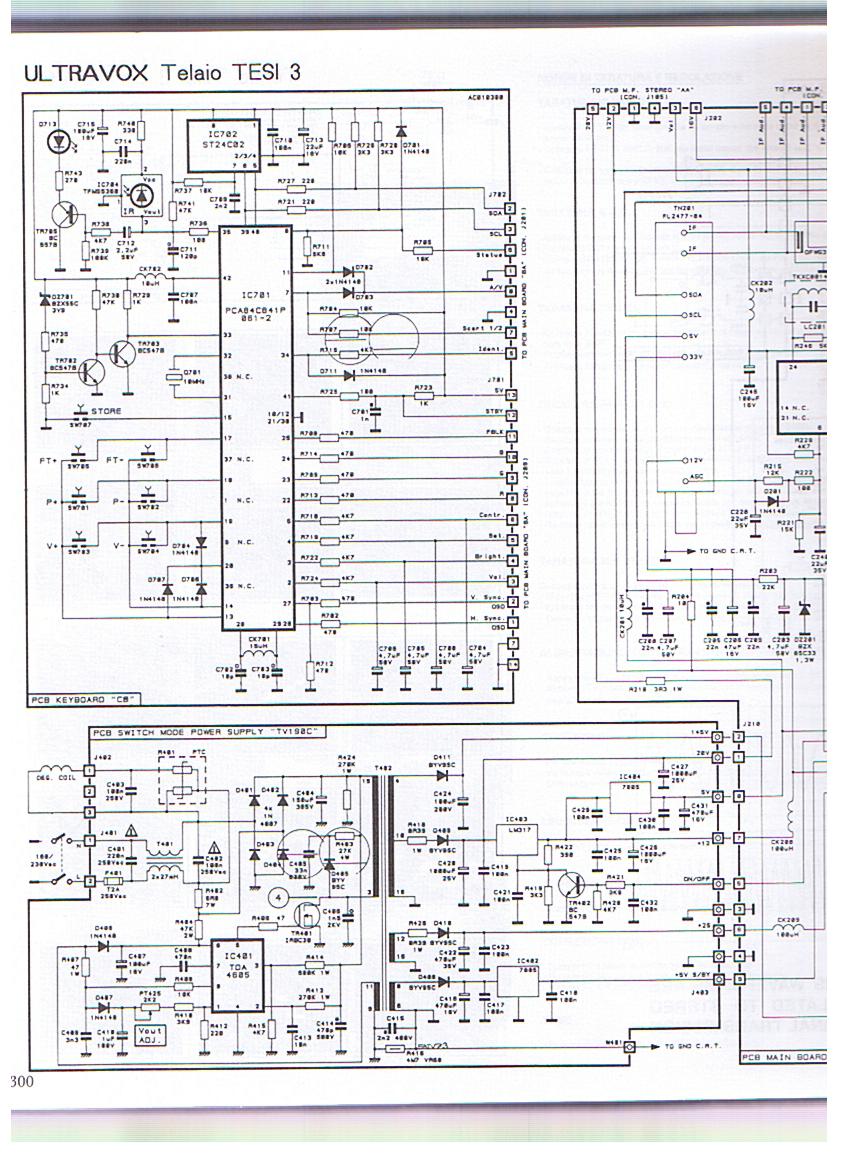

Ciao gialuca prova a vedere questo schema se puo esserti di aiuto in qualche modo
Immagine:
198,86 KB |
|
|
|
gramiz
Utente Medio
Regione: Veneto
Prov.: Padova
P.Iva: 03324180284
68 Messaggi |
Inserito il - 30/04/2008 : 20:36:22
|
| Io proverei ad accenderlo manualmente, con cautela, agendo sul comando on-off tr482(mi sembra leggere) se l'alimentatore è ok. |
Graziano |
|
|
|
gianluca
Amministratore
Regione: Emilia Romagna
Prov.: Ferrara
P.Iva: 0084-(vedi sul sito)
535 Messaggi |
|
|
lamonica5
Utente Medio
Regione: Sicilia
Prov.: Palermo
P.Iva: 03859220828
56 Messaggi |
Inserito il - 30/04/2008 : 21:10:19
|
| gramiz ha scritto:
Io proverei ad accenderlo manualmente, con cautela, agendo sul comando on-off tr482(mi sembra leggere) se l'alimentatore è ok.
|
e magari controllando pure LM317 IC483 se vedo bene  |
|
|
|
corim
Utente Normale
Regione: Puglia
Prov.: Taranto
P.Iva: 02152380735
43 Messaggi |
Inserito il - 30/04/2008 : 22:01:31
|
Ha il trasformatore di alimentazione di tipo a nucleo C oppure il classico lamellare? A me sembra un Ultravox. Ha la memoria a cassetto con il MAB8461?
Se si, ne ho riparati a bancali! Soffrono di:
1) Falsi contatti
2) Trasformatore di riga
3) il mab impazzisce.
Anche quando è in stand by dovrebbe arrivare sul telaio la 90-110 V proveniente dal trasformatore di riga.
Se arriva ma il tv non parte, io proverei a controllare il trasformatore di riga.
Occhio c'è in fondo a dx sul telaio un fusibile. Se è interrotto il trafo di riga è quasi sicuramente KO.
Se è il telaio che dici, è davvero un telaio banale, e giuro, per tutte le riparazioni fatte non ho mai consultato lo schema! |
Giovanni Raimondo |
|
|
|
gianluca
Amministratore
Regione: Emilia Romagna
Prov.: Ferrara
P.Iva: 0084-(vedi sul sito)
535 Messaggi |
Inserito il - 30/04/2008 : 22:52:52
|
grazie a tutti,
si, è proprio quello col trasformatore con nucleo a c
mi sono fatto indirizzare male dalle indicazioni del proprietario...
il guasto principale era sull'alimentazione,
inoltre ho trovato saldature difettose e l' EAT scaricava,
in attesa di ordinarlo e sostituirlo l'ho pulito bene e isolato con vernice e silicone.
Per ora non cambia canale, come diceva il cliente,
ma ogni tanto l' immagine saltella ciclicamente, come se tendesse a perdee i sincronismi.. ma continua a funzionare..
vedrò come si evolve il 2 maggio..
|
Gianluca
www.mariTV.net
www.mariTV.net/forumTV/
|
|
|
|
corim
Utente Normale
Regione: Puglia
Prov.: Taranto
P.Iva: 02152380735
43 Messaggi |
Inserito il - 30/04/2008 : 23:58:07
|
Se il trafo eat scarica o ha scaricato è facile che sia saltato il MAB6461 mi sembra che l'ultavox monta la versione W126 del Mab8461.
Questo potrebbe essere il motivo per il quale non cambia canale.
Ora che ricordo bene pero' dovresti dare anche un'occhiata al 7805 che alimenta il "cassetto" della memoria, lo trovi sul telaio circa a metà in fondo vicino al connetore nero del cassetto memoria.
Altra cosa da controllare per il fatto che non cambia canale: Falsi contatti. Apri il cassetto scorrevole e controlla lo zoccolo del mab8461 potrebbe essere ossidato + controlla le saldature sui cavi colorati che poi finiscono con il connettore.
fammi sapere.
NB: il trasformatore spesso saltava perchè la tensione di alimentazione sale alle stelle. Sul laterale dx del telaio c'è un transistor mi sembra un BD fissato sull'alluminio, se è in corto, il tv si accende e funziona lo stesso ma le tensioni salgono e salta il trafo eat
ciao |
Giovanni Raimondo |
|
|
|
ETA BETA
Utente Medio
Regione: Puglia
Prov.: Lecce
P.Iva: 01849730757
59 Messaggi |
Inserito il - 02/05/2008 : 00:07:58
|
| Riparato qualche giorno fa identico tv perche non riceveva da TLC sostituito il MAB nel cassettino frontale recuperato da un vecchio e demolito (forse) Emerson |
|
|
| |
