| Autore |
 Discussione  |
|
|
rosarios
Utente Attivo
Regione: Campania
Prov.: Napoli
Città: 01458091210
100 Messaggi |
 Inserito il - 16/04/2008 : 14:21:06
|
|
Ciao,ho un tv samsung modello CW28D85V telaio(forse)3A28D8,sul circuito verticale ic LA7845 PIN 6 E' MONTATO UNO zener Z302.Potreste risalire al valore di quest'ultimo dato che e' esploso?GRAZIE!
|
|
|
Florindo
Utente Attivo
Regione: Campania
Prov.: Salerno
P.Iva: 02788470652
248 Messaggi |
Inserito il - 16/04/2008 : 15:00:37
|
Ciao.

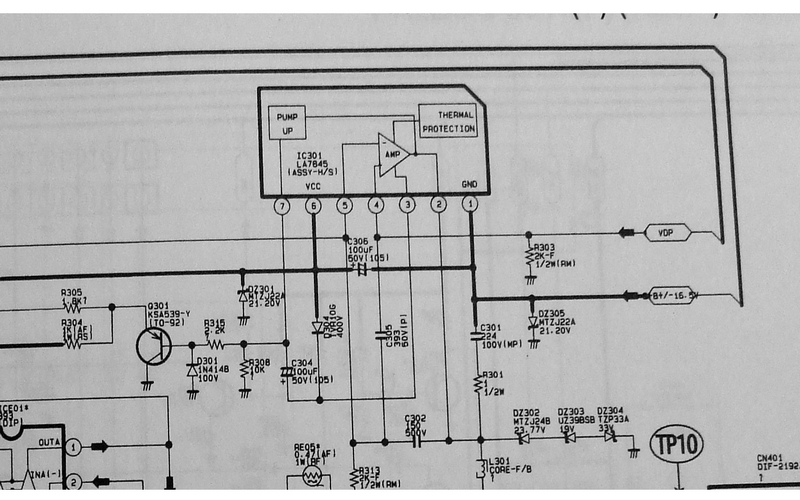

Se ti può essere utile, io ho lo schema del cw28d83, telaio S56A, simile al tuo modello. Ti allego la parte relativa al verticale.
Immagine:
256,41 KB
|
Ciao,Florindo |
 |
|
|
rosarios
Utente Attivo
Regione: Campania
Prov.: Napoli
P.Iva: 01458091210
100 Messaggi |
Inserito il - 16/04/2008 : 22:26:28
|
 volevo ringraziare florindo che mi ha salvato da questa rogna!Il tv ora fuziona solo che il dissipatore del finale verticale dopo una mezzora si fa bollente!Per sicurezza ho cambiato tutti i condensatori sul modulo verticale ed i due diodi ma comunque continua a riscaldarsi.Domani lo metto in prova e vedo come va... pensi che sia normale il surriscaldamento? |
|
|
|
Florindo
Utente Attivo
Regione: Campania
Prov.: Salerno
P.Iva: 02788470652
248 Messaggi |
Inserito il - 17/04/2008 : 10:52:06
|
Ciao, figurati.
Per il riscaldamento eccessivo, non ti so dire. Ricordo però che sui modelli più vecchi della samsung, bisognava mettere un aletta aggiuntiva al fin. vert., per dissipare meglio il calore, tanto che riscaldava. Tienilo un po in prova..... |
Ciao,Florindo |
|
|
|
ghebre
Utente Senior
Regione: Sardegna
P.Iva: 01835010925
600 Messaggi |
Inserito il - 17/04/2008 : 11:29:32
|
| Ciao ce un interessante allegato fornito da Elettronservice sui probl di verticale Sansung nella sezione schemi .prova a visitarlo. |
|
|
|
fulper
Utente Attivo
Regione: Piemonte
Prov.: Torino
P.Iva: 0117123xxxx
309 Messaggi |
Inserito il - 17/04/2008 : 15:45:08
|
Ciao.
Se no, per i problemi di surriscaldamento in generale, c'è sempre il buon vecchio....cubetto di ghiaccio ! |
|
|
|
totore66
Nuovo Utente
Prov.: L'Aquila
P.Iva: 01634300667
3 Messaggi |
Inserito il - 30/04/2008 : 10:46:59
|
Stesso problema con un samsung telaio ks3a dopo la sostituzione dei componenti difettosi e del la7845 con un la7845n (ne ho provati tre),il tvc ha ripreso a funzionare ma il finale verticale sembra una stufetta,ho in oltre notato un eccessivo ripple sulle alimentazioni del finale ,dovute ad un eccessivo carico.
Il giogo pare si buono, ho fatto sia un controllo ohmico(circa 6 ohm) che un controllo dell'induttanza .
Mi viene il dubbio di un finale "tarocco" anche se acquistato da una ditta molto conosciuta che vende online con la quale non ho avuto mai problemi..
volevo sapere se il 7845n è buono su questo telaio,
e caso mai dove acquistarlo. |
|
|
|
charlye67
Utente Normale
Regione: Abruzzo
Prov.: Teramo
P.Iva: 01540900675
47 Messaggi |
Inserito il - 30/04/2008 : 10:58:20
|
| Ciao, non ho mai avuto problemi del genere montando l'integrato originale, forse il problema è solo questo. |
|
|
|
gianpaolo
Moderatore
Regione: Lombardia
Prov.: Cremona
P.Iva: 01187490196
1078 Messaggi |
Inserito il - 30/04/2008 : 11:01:34
|
Rispondo a totore66, sarebbe meglio non mettersi mai in coda ad un post, meglio aprirne un altro, in effetti facendo una ricerca in rete sembra sia corrispondente (lo hai comprato in Ned....)
comunque sappi che ufficialmente LA7845 lo trovi tranquillamente in Asw.... costa qualcosa in più, almeno ti levi uno scrupolo. |
Gianpaolo. |
|
|
|
totore66
Nuovo Utente
Prov.: L'Aquila
P.Iva: 01634300667
3 Messaggi |
Inserito il - 30/04/2008 : 11:05:04
|
| L'ho acquistato da ka.... |
|
|
| |
