Salve cerco schema per questo tv manomesso.Inno-hit 14tx silver Sul telaio è siglato:X099-L.F-733 -20237159-25879709.mi aiutate? Grazie Umberto
|
|
|
Florindo
Utente Attivo
Regione: Campania
Prov.: Salerno
P.Iva: 02788470652
248 Messaggi |
Inserito il - 08/04/2008 : 13:49:27
|
Ciao.
Io ho disponibile lo schema Inno-Hit 14Tx SLV, che monta il telaio 11AK36.
Con le sigle del tuo telaio non ho trovato niente. Se è quello, te lo posso mandare oppure, lo trovi qui:
http://fileshare.eshop.bg/index.php?what=search2&searchstring=11AK36 |
Ciao,Florindo |
Modificato da - Florindo in data 08/04/2008 16:07:33 |
 |
|
|
marocrive
Utente Attivo
Regione: Veneto
Prov.: Rovigo
P.Iva: 01219360292
331 Messaggi |
Inserito il - 08/04/2008 : 14:34:29
|

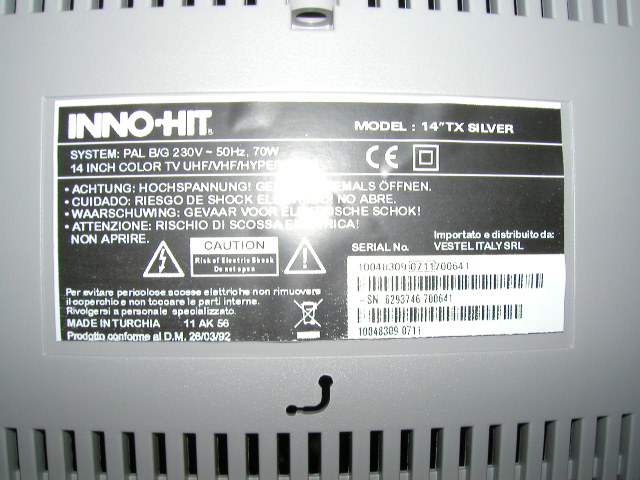

Se il televisore è questo allora è un telaio 11AK56 come si può intravedere dall'etichetta. Se non dovesse essere questo ti posso consigliare di guardare sulla plastica bianca incastrata normalmente sul lato saldature del telaio (sempre se c'è dal momento che è manomesso). Ciao.
Immagine:
92,39 KB
Immagine:
91,7 KB |
Mauro. |
|
|
|
Angelo2004
Utente Attivo
Regione: Lazio
Prov.: Roma
P.Iva: 00851481002
210 Messaggi |
Inserito il - 08/04/2008 : 15:51:47
|
E' un vetel 11ak36 confrontalo con lo schema che ti ha inviato
Florindo
Angelo |
|
|
|
rickymartin
Utente Attivo
Regione: Lazio
Prov.: Roma
P.Iva: 07704891006
176 Messaggi |
Inserito il - 08/04/2008 : 16:56:52
|
c e' scritto e' un 11ak56 si legge bene nel coperchio del tv
ho cercato ma non ho lo schema |
|
|
|
Florindo
Utente Attivo
Regione: Campania
Prov.: Salerno
P.Iva: 02788470652
248 Messaggi |
|
|
Angelo2004
Utente Attivo
Regione: Lazio
Prov.: Roma
P.Iva: 00851481002
210 Messaggi |
|
|
umberto1945
Utente Normale
Regione: Campania
Prov.: Napoli
P.Iva: 05589801215
37 Messaggi |
Inserito il - 08/04/2008 : 17:52:13
|

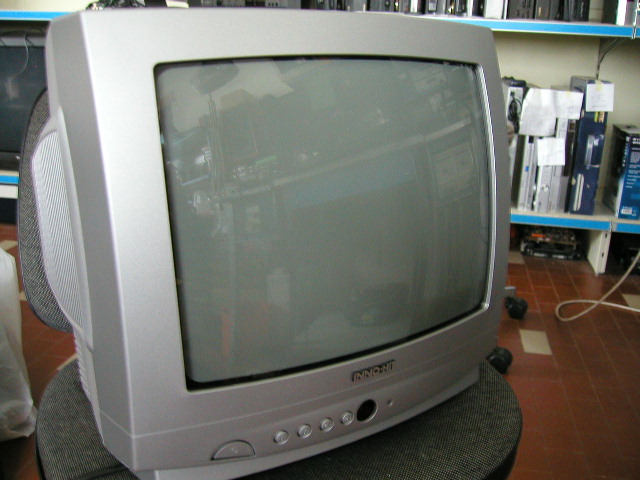

| Salve a tutti il tv è questo in foto ma lo schassis guardando bene sul coperchio è 11AK36.Non mi ero soffermato a leggere bene la targhetta.Proseguiamo con notizie. ho scritto a florindo in MP se poteva inv. schema.Grazie Umberto |
Modificato da - umberto1945 in data 08/04/2008 18:01:17 |
|
|
|
Florindo
Utente Attivo
Regione: Campania
Prov.: Salerno
P.Iva: 02788470652
248 Messaggi |
Inserito il - 08/04/2008 : 18:10:51
|
| Ok, appena inviato, è per strada. |
Ciao,Florindo |
|
|
|
umberto1945
Utente Normale
Regione: Campania
Prov.: Napoli
P.Iva: 05589801215
37 Messaggi |
Inserito il - 08/04/2008 : 19:22:46
|
| Ok ricevuto come si pu0 mettere a disposizione anche di altri utenti?Ringrazio Umberto |
|
|
|
gianpaolo
Moderatore
Regione: Lombardia
Prov.: Cremona
P.Iva: 01187490196
1078 Messaggi |
Inserito il - 08/04/2008 : 21:07:56
|
| è gia a disposizione.. basta scaricarlo. |
Gianpaolo. |
|
|
|
umberto1945
Utente Normale
Regione: Campania
Prov.: Napoli
P.Iva: 05589801215
37 Messaggi |
Inserito il - 09/04/2008 : 19:28:27
|
| Scusa Gianpaolo come si fà a scaricare gli schemi?Di questo tv ho cambiato :IC841,D801,D605,Q601,D802,D803.Con tester non presenta segni di CC.Accendo salta il fus.3,15A e D801.Tolgo il D801 rimetto il fus e non salta niente vuol dire che il corto è verso la parte finale Bu808 che segna buono.Posso staccare il trasf. EAT? per provare ?.Grazie accetto anche altri sugg.Umberto1945 |
Modificato da - umberto1945 in data 09/04/2008 19:30:26 |
|
|
|
gianpaolo
Moderatore
Regione: Lombardia
Prov.: Cremona
P.Iva: 01187490196
1078 Messaggi |
Inserito il - 09/04/2008 : 22:31:38
|
premesso e concesso che ci sono diverse versioni di questo telaio, 11AK36, 11AK36A2, 11AK36-4 e versione 5 leggermete differenti, comunque, il fatto che ti salti il MosFet di alimentazione Q801, (monta solo originali oppure P6N60), io non cercherei il guasto sulla sezione di riga, mi concentrerei sul primario dell'alimentatore, andando per gradi, sostituisci ancora UC3842, controlla R810 0.33oHm, R808,R820,R821,R807, R805, C813.
altro non saprei....
Ti allego alcuni schemi scaricali e archiviali
Allegato:  VESTEL 11AK36A2 TV D.pdf
493,72 KB
Allegato: VESTEL 11AK36A5 TV D.pdf
420,07 KB
|
Gianpaolo. |
Modificato da - gianpaolo in data 09/04/2008 22:43:36 |
|
|
|
umberto1945
Utente Normale
Regione: Campania
Prov.: Napoli
P.Iva: 05589801215
37 Messaggi |
Inserito il - 09/04/2008 : 22:48:46
|
| Come sempre gentilissimi provo e faccio sapere.Saluti Umberto |
|
|
|
antenna3
Utente Attivo
Regione: Puglia
Prov.: Bari
P.Iva: 02910980727
116 Messaggi |
Inserito il - 10/04/2008 : 16:11:35
|
Ciao
non so se puo esserti utile ma ho appena riparato un tv simile marcato MATSUI,identico al tuo e che monta il telaio 11Ak36,saltava il fusibile a causa del D805(HER307)sostituito con un BY299,dopo la sost.il fus.non saltava ma le aliment.sul secon.erano basse causa il D802(BA159in cc)sul primario.
antenna3 |
|
|
|
umberto1945
Utente Normale
Regione: Campania
Prov.: Napoli
P.Iva: 05589801215
37 Messaggi |
Inserito il - 11/04/2008 : 22:23:50
|
| Salve lo chassis è 11ak36A15 ho trovato in cc D841 e D842 siglati FAF41 Sostituiti con FAF50 .Domani provo a dare tensione e.....Saluti UMBERTO |
|
|
|
