 Inserito il - 17/03/2008 : 21:24:33
|
|
ciao a tutti!ho un tv Orion modello G6044 il cui telaio non so se e'A8,D8 oppure Oa.il difetto che presenta e'che l'immagine"sfiamma"come se l'eat fosse difettoso.Allego foto.Controllando meglio lo stesso difetto si verifica all'uscita della presa scart.Ho applicato una fonte video con segnale gbs o rgb ma il difetto rimane!Ho cambiato questi componenti:TDA8843(non avendo l'originale ho usato L'8840),i cinque condensatori elettrolitici intorno al TDA(non avendo lo schema....)mi postereste lo schema?Secondo voi quali altri componenti dovrei controllare?
|
|
|
rosarios
Utente Attivo
Regione: Campania
Prov.: Napoli
P.Iva: 01458091210
100 Messaggi |
Inserito il - 17/03/2008 : 21:31:31
|

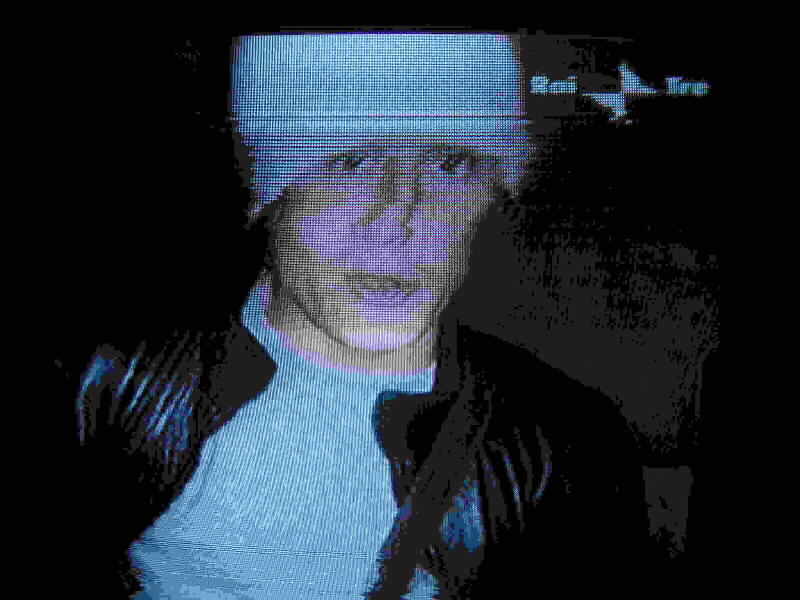

Immagine:
181,11 KB |
 |
|
|
gianpaolo
Moderatore
Regione: Lombardia
Prov.: Cremona
P.Iva: 01187490196
1078 Messaggi |
Inserito il - 17/03/2008 : 23:02:11
|
Ma cosa stai usando come macchina? senza offesa, ma io non ci capisco nulla, innanzitutto devi zipparle, poi non riesco a capire il termine "sfiamma".
Vediamo se i colleghi riescono a capire qualcosa. |
Gianpaolo. |
|
|
|
MarcoPardini
Moderatore
Regione: Toscana
Prov.: Lucca
P.Iva: 01266020468
269 Messaggi |
Inserito il - 18/03/2008 : 08:09:41
|
Idem anche per me, cerca di fare foto migliori, in alta risoluzione, poi con inl programma gratuito irfanview, le riduci a 640 x 480 (formato internet) e le alleghi, in modo che possiamo vedere meglio.
Cerca di spiegarti meglio, a volte i termini usati non sono di facile comprensione, sarebbe opportuno usare la terminologia elettronica comune in modo da essere chiara a tutti |
Marco Pardini |
|
|
|
Florindo
Utente Attivo
Regione: Campania
Prov.: Salerno
P.Iva: 02788470652
248 Messaggi |
Inserito il - 18/03/2008 : 09:31:33
|
A me sembra "solarizzata" dico sembra, perchè effettivamente non si capisce più di tanto.(per vederla un po veglio, salvatela, col tasto destro del mouse, sul desktop)
Il telaio dovrebbe essere il 4400 (che monta pure sinudyne) |
Ciao,Florindo |
|
|
|
rosarios
Utente Attivo
Regione: Campania
Prov.: Napoli
P.Iva: 01458091210
100 Messaggi |
Inserito il - 18/03/2008 : 11:47:01
|
cercando di ridurre le foto mi rendo conto che l'immagine e'pessima.(l'originale e'1.15MB)ho scaricato il programma(versione4.10)essendo in inglese nonriesco a trovare la funzione volta a ridurre al formato internet....riesco ad impostare la riduzione(almeno credo!)ma oltre 1.04mb non cala.non c'e'una versione italiana o piu'semplice? ps:scusate se a volte uso una terminologia "dialettale"...  |
|
|
|
gianpaolo
Moderatore
Regione: Lombardia
Prov.: Cremona
P.Iva: 01187490196
1078 Messaggi |
Inserito il - 18/03/2008 : 13:23:57
|
| non puoi caricare foto superiore a 400 kbite |
Gianpaolo. |
|
|
|
MarcoPardini
Moderatore
Regione: Toscana
Prov.: Lucca
P.Iva: 01266020468
269 Messaggi |
Inserito il - 18/03/2008 : 14:36:19
|
| in irfanview, se vai in OPZIONI c'è CAMBIA LINGUA, invece per ridurre l'immagine devi andare in IMMAGINE, RIDIMENSIONA/RICALCOLA, poi scegli 640x480 e ti si riduce |
Marco Pardini |
|
|
|
rosarios
Utente Attivo
Regione: Campania
Prov.: Napoli
P.Iva: 01458091210
100 Messaggi |
Inserito il - 18/03/2008 : 20:16:05
|

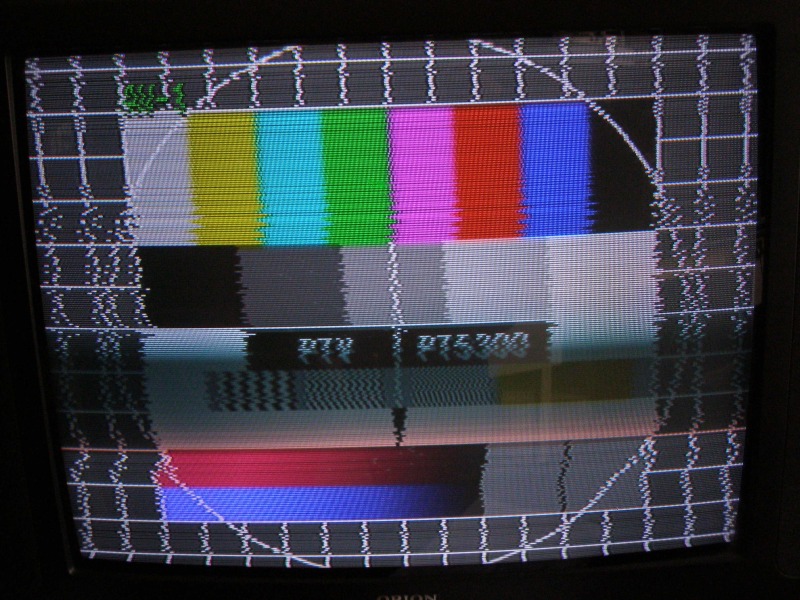

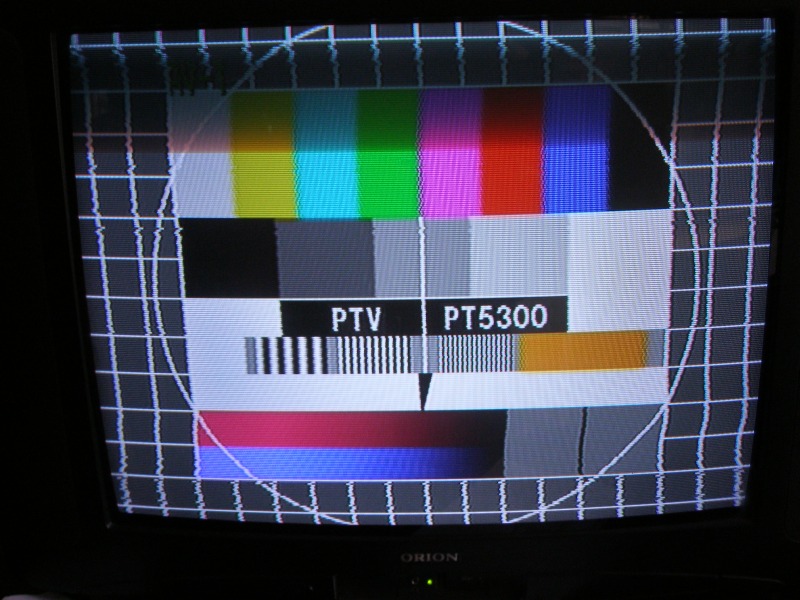

Immagine:
141,99 KB
Immagine:
177,6 KB |
|
|
|
Florindo
Utente Attivo
Regione: Campania
Prov.: Salerno
P.Iva: 02788470652
248 Messaggi |
Inserito il - 18/03/2008 : 20:51:33
|
Uhmm... così a occhio, sembrerebbe un problema di pilotaggio o comunque problemi di filtraggio, hai controllato gli elettrolitici.
O qualche scarica di alta tensione(zoccolo, trasf.eat)!?? |
Ciao,Florindo |
|
|
|
rosarios
Utente Attivo
Regione: Campania
Prov.: Napoli
P.Iva: 01458091210
100 Messaggi |
Inserito il - 18/03/2008 : 22:24:23
|
ciao,gli elettrolitici,non avendo lo schema,ho cambiato solo quelli intorno agli integrati.lo zoccolo del cinescopio pure e'stato cambiato.in quanto alle scariche ho controllato ed e'a posto. |
|
|
|
MarcoPardini
Moderatore
Regione: Toscana
Prov.: Lucca
P.Iva: 01266020468
269 Messaggi |
Inserito il - 19/03/2008 : 07:59:18
|
| ti propongo di fare questa prova, attacca un tv funzionante tramite un cavo scart e vedi sul tv funzionante cosa ti esce, se vedi la stessa immagine sul tv funzionante allora il problema è dal tuner alla media frequenza, se invece vedi una bella immagine puoi già escludere ciò di cui sopra |
Marco Pardini |
|
|
|
gianluca
Amministratore
Regione: Emilia Romagna
Prov.: Ferrara
P.Iva: 0084-(vedi sul sito)
535 Messaggi |
Inserito il - 19/03/2008 : 09:44:26
|
hai controllato gli elettrolitici sull' alimentazione ( secondario) più quello di filtraggio della tensione ricavata dall' eat di circa 200 V per i finali rgb ?
(Nei grundig capita spesso un difetto simile, dovuto a scariche all' inteno dell' eat, perchè si consuma e carbonizza il contatto in gomma dove si inserisce il cavo eat) |
Gianluca
www.mariTV.net
www.mariTV.net/forumTV/
 |
|
|
|
ghebre
Utente Senior
Regione: Sardegna
P.Iva: 01835010925
600 Messaggi |
Inserito il - 19/03/2008 : 09:59:01
|
| anche a me da l impressione di scariche all interno dell eat; prova a togliere il cavetto per vedere se trovi traccia di carbonizzaz. |
|
|
|
rosarios
Utente Attivo
Regione: Campania
Prov.: Napoli
P.Iva: 01458091210
100 Messaggi |
Inserito il - 19/03/2008 : 22:04:54
|
...allora...riordinando le idee,tutti i condensatori sui secondari sono stati cambiati,anche quello sul lato primario da 220uf 350volt.Riguardo la presa scart con un tv esterno il difetto permane anche collegando un dvd sia in gbs che in rgb,a questo punto e'da scartare il gruppo canali.Per escludere anche che a difettare fosse il trasformatore dell'eat,ho tolto il finale di alta tensione e sul punto 2 del trasformatore eat ho applicato una tensione di 20volt:le immagini nel monitor sempre difettate!Credo che il difetto sia intorno al tda8843,che siano i segnali di sincronismo fuori fase?Ne avete lo schema oppure quali punti dovrei controllare visto che non riesco a valutare i valori?(le resistenze ed i condensatori sono in smd) le cose si sono un po complicate...........spero a presto,e tanti auguri a tutti! |
|
|
|
fulper
Utente Attivo
Regione: Piemonte
Prov.: Torino
P.Iva: 0117123xxxx
309 Messaggi |
Inserito il - 20/03/2008 : 09:24:05
|
Ciao.
Il telaio, confermo che è un PROF 4400.
Lo schema, lo trovi su un'altro Forum (non so se posso fare nomi) , ma è quello con la sezione Up/Download files.
Sostituisci anche il C 2 in base al pilota orizzontale e all'uscita dell'I.C. stabilizzatore ICP 3( TDA 8133) che sono CP 35,36 e 37;poi, non trascurerei neanche l'esistenza di qualche micro saldatura fredda, magari proprio su un componente SMD. |
|
|
|
