mdonato
Utente Attivo
Regione: Abruzzo
Prov.: Chieti
Città: 01358090692
129 Messaggi |
 Inserito il - 06/06/2008 : 13:16:59
|

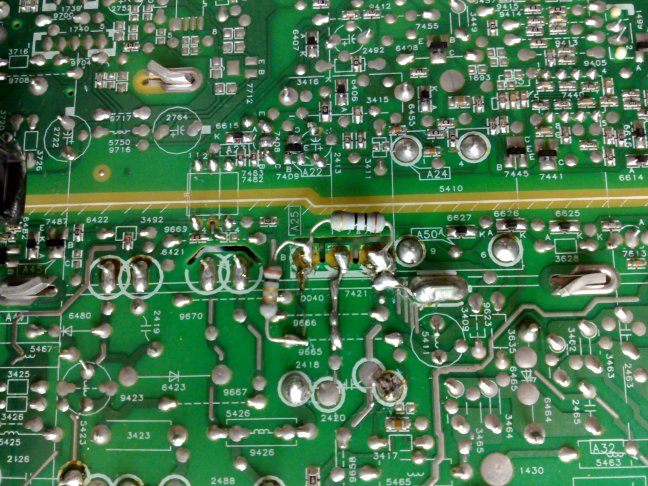

Come da oggetto trovo il finale di riga BU2520AX in corto netto come vado per dissaldarlo trovo le piazzole di collegamento asportate e con una modifica fatta
Immagine:
110,56 KB
chiedo al cliente è mi dice che stato portato alla philips in quando era in garanzia.
Trovo lo schema e vedo che monta un BU2520DX.
Immagine:
47,64 KB

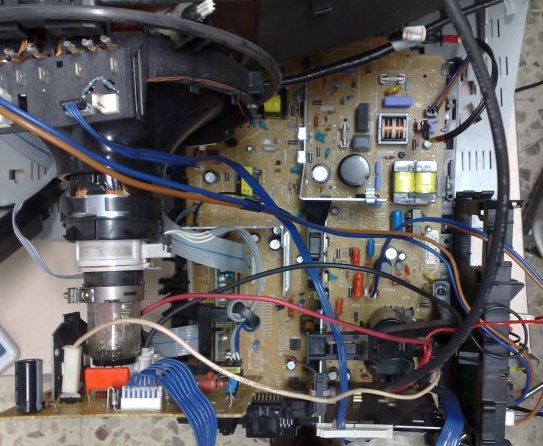

Rimetto il BU2520DX come da schema lasciando la modifica, adesso parte si sente per qualche secondo eat dopo una specie di scricchiolio e se nè in St/By facendo una sequenza di lampeggi un pò strano vedendo sul manuale che sono 114 pagine non sono ancora riuscito a decifrarlo, che dite rimetto il bu messo Philips ho avete avuto già esperienza su questo tv Immagine:
69,22 KB
io è la prima volta che lo vedo.
|
Saluti Donato
(skype: mdelettronica ) |
|
|
andy
Utente Medio
Regione: Toscana
Prov.: Grosseto
P.Iva: 01382720538
93 Messaggi |
Inserito il - 06/06/2008 : 22:47:02
|
Riguardo alla modifica, non saprei aiutarti, sembra una sorta di adattamento di finale non originale, ma essendo fatta direttamente in Philips, è molto improbabile.
Riguard ai lampeggi, il primo di solito è più lungo e rappresenta la prima cifra, il resto sono più veloci e rappresentano la seconda cifra. Ci sono dei casi in cui dopo la seconda cifra c'è una breve pausa ed un'altra serie di lampeggi, in questo caso i lampeggi dopo la seconda cifra rappresenta un ulteriore codice di errore (esempio 12-5: uno lungo due brevi pausa cinque brevi)
Se riesci a definire il numero, forse possiamo aiutarti in modo meno generico.
Ho avuto un caso nel quale l'apparecchio passava in ST-BY dopo un rumore di scarica, ed aveva una resistenza SMD staccata ovvero la R3472 da 39K.
Prova a verificare e, facci sapere. |
 |
|
|
mdonato
Utente Attivo
Regione: Abruzzo
Prov.: Chieti
P.Iva: 01358090692
129 Messaggi |
Inserito il - 10/06/2008 : 13:15:43
|
Ciao grazie per la dritta la resistenza da te citata con tutti componenti limitrofi li ho controllati è risaldati tutti.ma non và. Quando ritorna in StBy fà un rumore di scarica si vede la linea verticale che si restringe poi fa il famoso cerchio colorato al centro schermo ma la sequenza dei lampeggi li fà come vuole non c'è una logica anche perchè sembrano tremolii.
Se sapete altro |
Saluti Donato
(skype: mdelettronica ) |
|
|
|
cortocircuito2003
Nuovo Utente
Regione: Lombardia
Prov.: Varese
P.Iva: 02098460021
10 Messaggi |
Inserito il - 10/06/2008 : 17:09:42
|
Hai controllato le saldatore sotto il connettore del giogo?
Ne ho riparato uno tre giorni fa che avveva gli stessi sintomi |
|
|
|
ghebre
Utente Senior
Regione: Sardegna
P.Iva: 01835010925
600 Messaggi |
Inserito il - 11/06/2008 : 19:40:57
|
| non è che hai il tubo che scarica? prova a dare dei colpetti durante il funzionamento e vedi un po ciao |
|
|
|
gramiz
Utente Medio
Regione: Veneto
Prov.: Padova
P.Iva: 03324180284
68 Messaggi |
Inserito il - 11/06/2008 : 20:44:50
|
nella foto sembra vedersi una saldatura critica, 2420
|
Graziano |
|
|
| |
