gianpaolo
Moderatore
Regione: Lombardia
Prov.: Cremona
Città: 01187490196
1078 Messaggi |
 Inserito il - 28/05/2008 : 09:05:57
|
Accidenti, mi arriva in laboratorio il tvc spento, trovo in corto circuito il diodo D805 che rettifica la +130 anodica (sul secondario) , sostituisco, si accende e funziona regolarmente, lo consegno.....ed iniziano le rogne....
Dopo due giorni mi chiama il proprietario e dice: il tv funziona, ma non c'è traccia del volume, lo ritiro, ed effettivamente non c'è volume, la bassa non funziona, stò facendo delle prove ed alla successiva accensione soppia l'integrato di alimentazione, spaccandosi a metà, controllo il tutto sostituisco vari zener andati in corto, monto tutto, alla prima accensione BUUM, esplode, ripeto minuziosamente, ricocontrollo, accendo, e finalmente non scoppia, ma il tv non parte, solo un accenno del led accompagnato dal tipico rumore dell'alta, ma lui non parte, dopo due o tre tentativi ....riesplode tutto ancora.........morale della favola, già sostituititre finali.....dove mi stò perdendo??
notare che l'ultima volta ho passato a tappeto tutti i componenti dell'alimentatore testandoli tutti....... aiutooooooo
grazie per i consigli, se ci sono.!!!!

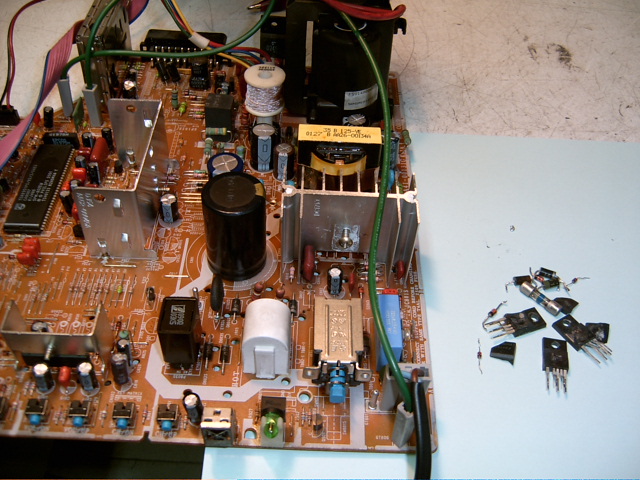

Immagine:
162,14 KB
|
Gianpaolo. |
|
|
ELETTRONICASERVICE
Utente Attivo
Regione: Sicilia
Prov.: Siracusa
P.Iva: 01303080897
200 Messaggi |
Inserito il - 28/05/2008 : 09:14:04
|
| Rimonta con molta cura l alimentatore stacca l orizzontale(linea dello zener cha hai trovato in corto)occhio al quel telaio va in corto spesso il finale verticale e fai partire il tvc con un VARIAC partendo da una tensione di 80v e vedi che succede al uscita del secondario se ci sono problemi il variac non ti fa esplodere l alimentatore a tappeto presumo che i vari elettrolitici e i diodi zener li hai sostituito..fammi sapere……………Corrado |
CORRADO |
 |
|
|
di feo rocco
Utente Medio
Regione: Lombardia
Prov.: Milano
P.Iva: 10675960156
84 Messaggi |
Inserito il - 28/05/2008 : 09:42:23
|
| Io sostituirei anche il transistor finale di riga, infatti lo stabilizzatore di 130v era in corto, poi lo terrei in prova con un carico fittizio prima di collegare il finale di riga, lo zener sono sicuro che lo hai sostituito con uno identico.Ciao in bocca al lupo |
|
|
|
Electronservice
Utente Senior
Regione: Sardegna
Prov.: Cagliari
P.Iva: 02104570920
551 Messaggi |
Inserito il - 28/05/2008 : 09:54:56
|
| Scusate, ma credete che un problema sul secondario possa far esplodere l'alimentazione in quel modo ? allora anche la "protezione" del alimentatore non sta funzionando, lo zener sulla linea principale non dovrebbe avere proprio quella funzione ? se l'alimentatore va per i fatti suoi, supera una "linea" oltre la quale lo zener salta mandando in protezione l'alimentatore, è vero che quando ciò succede il danno è già fatto (tipicamente finale di riga e di quadro) ma l'alimentatore si ripristina facilmente con le solite capacità che variano il proprio valore e basta, prima di cercare sul secondario io cercherei sullo switching, in primis uno sguardo "da vicino" del trafo, i condensatori in parallelo ai diodi + quello principale, eliminerei anche il ptc momentaneamente.......... DAI Giampa, sei tutti noi !!! fammi/cci sapere che son curioso |
Claudio (skype: ELECTRONSERVICE ) |
|
|
|
fulper
Utente Attivo
Regione: Piemonte
Prov.: Torino
P.Iva: 0117123xxxx
309 Messaggi |
Inserito il - 28/05/2008 : 10:02:32
|
Ciao.
Io sostituirei a tappeto, gli elettrolitici sullo Switch, primario e secondario ed il fotoaccoppiatore.
Una strage di quel tipo, dev'essere causata per forza da un'innalzamento delle uscite Switch. |
|
|
|
Electronservice
Utente Senior
Regione: Sardegna
Prov.: Cagliari
P.Iva: 02104570920
551 Messaggi |
Inserito il - 28/05/2008 : 10:09:44
|
Beh ! era sottinteso che le capacità sul primario andavano sostituite, ma stiamo anche parlando del grande Giampa ! e lui li sostituisce i condensatori........ è vero che li sostituisci Giampaolo ???  |
Claudio (skype: ELECTRONSERVICE ) |
|
|
|
fulper
Utente Attivo
Regione: Piemonte
Prov.: Torino
P.Iva: 0117123xxxx
309 Messaggi |
Inserito il - 28/05/2008 : 10:36:14
|
Ciao Claudio,
io ho letto testuale: ....ho passato a tqppeto tutti i componenti dell'alimentatore, testandoli tutti.....
???
PS
W la Sardegna
Lo so che non c'entra nulla, ma W lo stesso. |
|
|
|
Electronservice
Utente Senior
Regione: Sardegna
Prov.: Cagliari
P.Iva: 02104570920
551 Messaggi |
Inserito il - 28/05/2008 : 11:13:36
|
E' vero !!! a guardar bene la foto non c'è traccia dei condensatori e neanche del foto accoppiatore ne tanto meno del IC 803 (il solito 431)............. Giampaolooooooooo !!!!! |
Claudio (skype: ELECTRONSERVICE ) |
|
|
|
gianpaolo
Moderatore
Regione: Lombardia
Prov.: Cremona
P.Iva: 01187490196
1078 Messaggi |
Inserito il - 28/05/2008 : 12:00:35
|
| ciao colleghi, si in effetti ho detto passato tutti i componenti a tappeto, e nella foto non c'è traccia di condensatori, in effetti c'è solo un condensatore da 33uF, voleta che non lo abbia cambiato???, si è stato cambiato da subito, poi il fotoaccopiatore non c'è, ed un'altra cosa, il diodo che era saltato la prima volta, non è assolutamente lo zener di protezione, ma un comune rettificatore, non ho mai parlato di zener, è una rogna....... |
Gianpaolo. |
|
|
|
MarcoPardini
Moderatore
Regione: Toscana
Prov.: Lucca
P.Iva: 01266020468
269 Messaggi |
Inserito il - 28/05/2008 : 15:10:35
|
| sostituisci XXXX |
Marco Pardini |
Modificato da - gianpaolo in data 11/06/2008 22:43:31 |
|
|
|
di feo rocco
Utente Medio
Regione: Lombardia
Prov.: Milano
P.Iva: 10675960156
84 Messaggi |
Inserito il - 28/05/2008 : 15:36:17
|
In effetti diodo zener l'ho tirato fuori io, perche mi sono confuso con un telaio simile a vista, ma ho verificato sui miei difetti che era hitachi. |
|
|
|
sct
Utente Attivo
Regione: Puglia
Prov.: Lecce
P.Iva: 03882480753
304 Messaggi |
Inserito il - 28/05/2008 : 16:42:34
|
| perche' no fai per prima la prova della lampada cosi escludi una parte del carico |
|
|
|
gramiz
Utente Medio
Regione: Veneto
Prov.: Padova
P.Iva: 03324180284
68 Messaggi |
Inserito il - 28/05/2008 : 19:30:47
|
Acc...., ne ho uno uguale con lo stesso guasto, il cliente ha detto che ha sentito un botto e si è spento, ho verificato ed ho trovato il KA.. esploso, 3 zener in corto.
Quello che mi fa pensare è il D805 in corto sul secondario e che credo e spero sia stata la causa dell'avaria dell'alimentatore.
Sono fermo perché sono senza integ. KA.. e dovrò ordinarne parecchi vista la tua esperienza Gianpaolo, ...sempre che me ne lasci qualcuno presso i fornitori...
Tornando serio... da quello che ti è successo, audio in primis, sembra quasi ci sia il trasformatore EAT che a volte scarica internamente, spero di no altrimenti...
Non ho capito se il D805 è rimasto integro dopo la prima sostituzione.
Inoltre ho notato che rispetto allo schema il circuito è stato notevolmente semplificato, manca il fotoaccoppiatore il sistema di avvio è diverso, mancano anche varie resistenze di caduta in pratica probabile sia meno protetto riguardo ai sovraccarichi.
Appena ricevo i ricambi provo a metterlo in moto.
Avevo già detto al cliente: ...tranquillo, è una cosa da poco...
|
Graziano |
|
|
|
gianpaolo
Moderatore
Regione: Lombardia
Prov.: Cremona
P.Iva: 01187490196
1078 Messaggi |
Inserito il - 28/05/2008 : 21:01:06
|
Per Gramix, io i Ka li ho acquistati in Asw..., il codice d'ordine è 7829949, come KA5Q0765RT, il diodo D805 è integro, non brucia più.
Ora vado acontrollare quello indicato da Marco, il xxx a domani. |
Gianpaolo. |
Modificato da - gianpaolo in data 11/06/2008 22:45:06 |
|
|
|
gianpaolo
Moderatore
Regione: Lombardia
Prov.: Cremona
P.Iva: 01187490196
1078 Messaggi |
Inserito il - 30/05/2008 : 11:19:03
|
...un problema risolto, grazie al nostro Marco, ora si accende e non scoppia più, e parte regolarmente, mentre prima qualche volta prima di scoppiare tentava una prtenza ..rumorosa.
Grande Marco, .....ma dove le trovi queste info!!
Sostituito il xxxxxxxxxxxx un diodo molto veloce.
Ora rimane l'altro problema la mancanza di audio, a dopo. |
Gianpaolo. |
Modificato da - gianpaolo in data 11/06/2008 22:45:36 |
|
|
|
MarcoPardini
Moderatore
Regione: Toscana
Prov.: Lucca
P.Iva: 01266020468
269 Messaggi |
Inserito il - 30/05/2008 : 15:32:21
|
| diciamo che ho degli amici fidati dove poter reperire informazioni in caso di bisogno, e per me gli Amici sono con la A maiuscola, sono contento che hai risolto, adesso vediamo x l'audio. |
Marco Pardini |
|
|
|
