 Inserito il - 21/05/2008 : 12:53:55
|

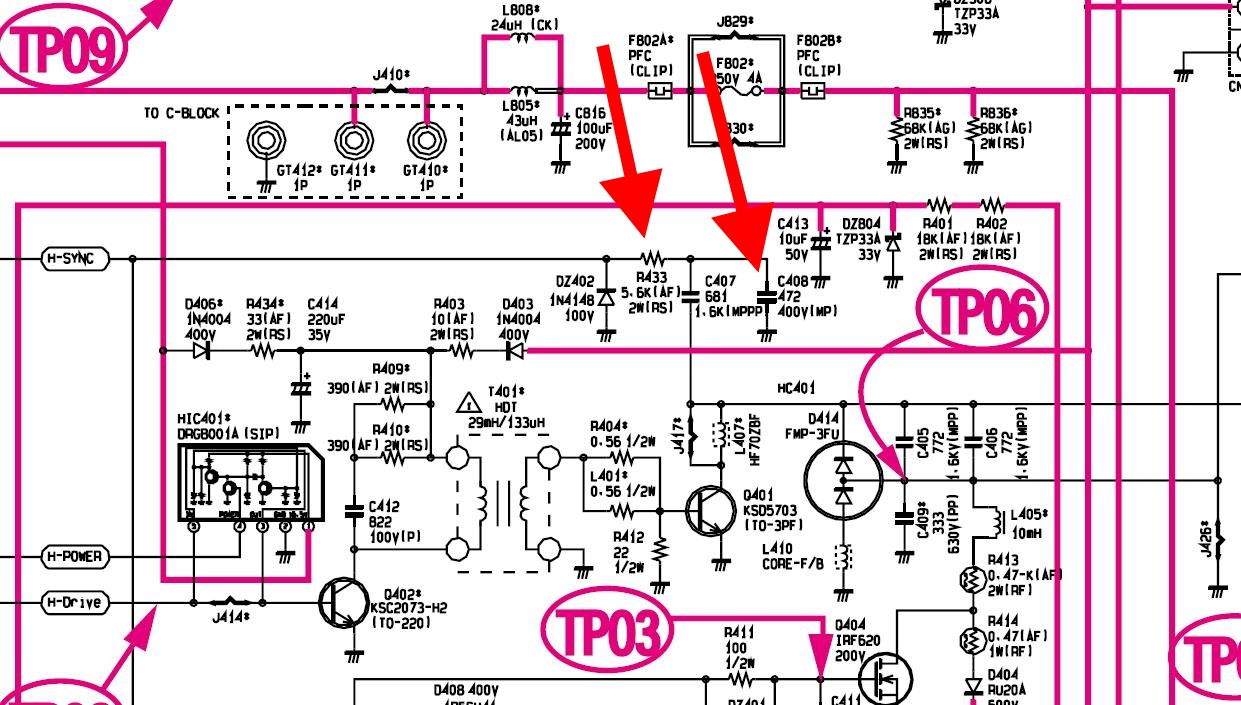

il tv me lo hanno portato dichiarando che aveva preso fuoco qualcosa dentro, effettivamente ho trovato il condensatore C408 fuso, e la resistenza R433 aperta bruciata, cambio il condensatore mettendone uno da 4,7nF 1200V e la resistenza 5,6K 1W, lo avvio, dopo poco vedo un fil di fumo, la resistenza se ne è andata. la cambio con una in porcellana da 7W, voglio proprio vedere cosa succede, metto la sonda del termometro e inizia a salire, salire, salire, arrivato a 150° l'ho spento, il bello è che l'immagine è perfetta, scalda solo la resistenza, a qualcuno è capitato questo caso?
Immagine:
299,67 KB
|
Marco Pardini |
Modificato da - MarcoPardini in Data 21/05/2008 12:55:17
|
|
|
fulper
Utente Attivo
Regione: Piemonte
Prov.: Torino
P.Iva: 0117123xxxx
309 Messaggi |
Inserito il - 21/05/2008 : 13:08:53
|
Ciao.
Lo zener dopo la 5k6, verso massa, è ok ? |
 |
|
|
MarcoPardini
Moderatore
Regione: Toscana
Prov.: Lucca
P.Iva: 01266020468
269 Messaggi |
Inserito il - 21/05/2008 : 14:19:08
|
| non è uno zener è un 1n4148, già sostituito ed anche C607 |
Marco Pardini |
|
|
|
fulper
Utente Attivo
Regione: Piemonte
Prov.: Torino
P.Iva: 0117123xxxx
309 Messaggi |
Inserito il - 21/05/2008 : 17:04:53
|
Ciao.
Si legge DZ 402, pensavo ad uno zener e che fosse stato marchiato per errore 1n4148. |
|
|
|
sct
Utente Attivo
Regione: Puglia
Prov.: Lecce
P.Iva: 03882480753
304 Messaggi |
Inserito il - 21/05/2008 : 17:31:33
|
per far si che la resistenza scaldi cosi' tanto ci deve essere per forza un grosso assorbimento di corrente o verso massa o proseguendo sulla linea H-SYNC ecc...
prima volevi indicare C407 non 607 giusto? |
|
|
|
MarcoPardini
Moderatore
Regione: Toscana
Prov.: Lucca
P.Iva: 01266020468
269 Messaggi |
Inserito il - 21/05/2008 : 19:00:32
|

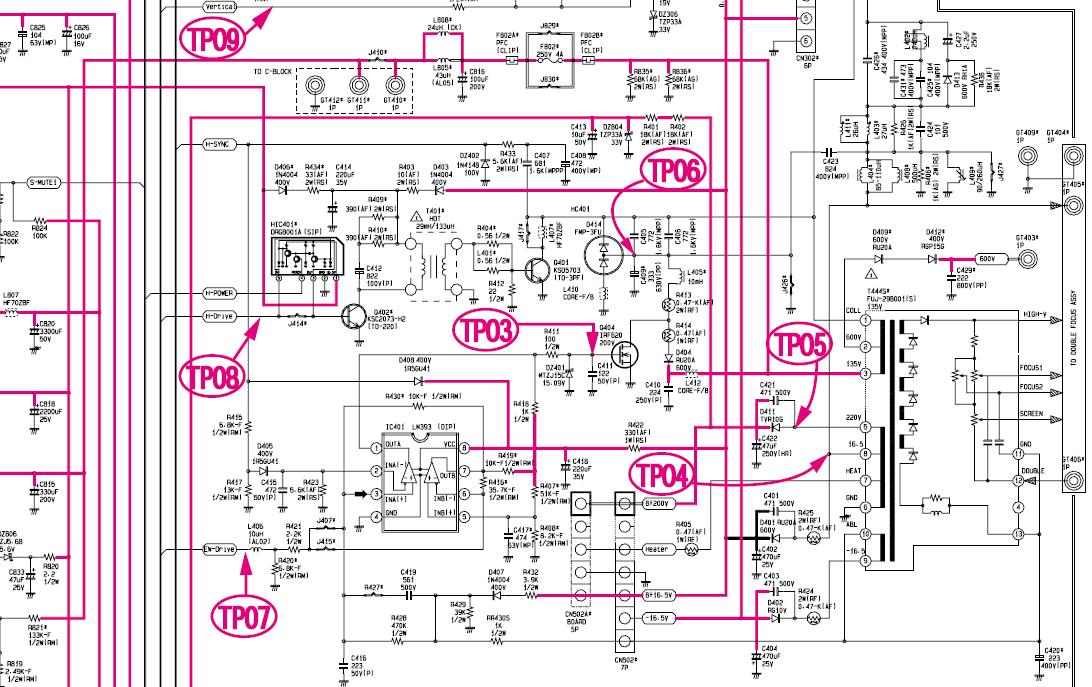

Acci, si ho sbagliato, la fretta nel digitare, in effetti è la prima cosa che mi è venuta in mente anche a me, H-SYNC è un segnale che ritorna indietro al micom, allego lo schema in maniera da far vedere le altre connessioni, se vedi va a finire al LM393 un amplificatore operazionale che serve come correzione est-ovest, se ci fosse qualcosa ci dovrebbe essere una dirstorsione sullo schermo, mentre l'immagine è perfetta.
Immagine:
168,58 KB |
Marco Pardini |
|
|
|
MarcoPardini
Moderatore
Regione: Toscana
Prov.: Lucca
P.Iva: 01266020468
269 Messaggi |
Inserito il - 21/05/2008 : 19:06:40
|
| un altra cosa che mi sono dimenticato di dire è che la temperatura aumenta ma non repentinamente, questa misurata col termometro a sonda appoggiato alla resistenza da 7W, parte pian piano al arrivare a 100° ci mette 10 min. ovviamente con la sua resistenza brucia subito. |
Marco Pardini |
|
|
|
ghebre
Utente Senior
Regione: Sardegna
P.Iva: 01835010925
600 Messaggi |
Inserito il - 21/05/2008 : 19:11:16
|
| A me il difetto di bruciare la resist e il cond è capitata più di una volta però ho risolto semplicemente sostituendo i 2 componenti,sembrerebbe ci sia un forte assorbimento o quelche componente in dispersione verso massa ad esempio |
|
|
|
sct
Utente Attivo
Regione: Puglia
Prov.: Lecce
P.Iva: 03882480753
304 Messaggi |
Inserito il - 21/05/2008 : 19:24:04
|
ma IC401 riscalda eccessivamente? il diodo D408?
dallo schema si evince che la tensione di alimentazione di ic401 in un primo momento dopo l' accensione e' data attraverso R433 (che poi va a contribuire anche alla regolazione), finche arrivata al valore giusto e' fornita da R422
no lo so io proverei quel D408 e comunque un pensierino su IC401 lo farei
alla fine non e' che ci possano essere troppi componenti incriminati sono quelli
se ci fosse un corto verso massa dovuto a C408 comunque la R433 non avrebbe motivo di bruciare a meno che il D408 non fosse in avaria
ma la tensione +B dei 140v per intenderci e' esatta o e' leggermente piu' alta? |
|
|
|
gramiz
Utente Medio
Regione: Veneto
Prov.: Padova
P.Iva: 03324180284
68 Messaggi |
Inserito il - 21/05/2008 : 20:06:17
|
Io controllerei anche l'altro ramo di alimentazione B+16.5V e r422 da 330-1W verso D408, sempre che l'IC401 sia ok.
Sulla linea H-SYNC non ci dovrebbero essere componenti critici, comunque controlla. |
Graziano |
|
|
|
gianpaolo
Moderatore
Regione: Lombardia
Prov.: Cremona
P.Iva: 01187490196
1078 Messaggi |
Inserito il - 21/05/2008 : 22:53:41
|
Ciao Marco, sapevo di aver avuto un problema come il tuo, nel senso che anche il mio tv funzionava apparentemente bene, perfetto nella geometria, e pure il sottoscritto aveva una resistenza bruciata, ma andando a spulciare le mie note...vedo che si tratta ( sempre samsung) ma il telaio SCT12A, (precedente al tuo), ho cercato di capire l'eventuale attinenza, ma i circuiti sono parecchio diversi, non vorrei buttarti fuori strada, nel mio caso la resistenza era siglata... R812, e la causa di tutto era il piccolo modulino ibrido nel mio caso HIC801, nel tuo caso HIC401, anche se controlla il pilotaggio..... però.
Se hai a disposizione il modulino prova non si sa mai. |
Gianpaolo. |
Modificato da - gianpaolo in data 21/05/2008 22:55:04 |
|
|
|
MarcoPardini
Moderatore
Regione: Toscana
Prov.: Lucca
P.Iva: 01266020468
269 Messaggi |
Inserito il - 22/05/2008 : 15:27:19
|
| allora ho scoperto alcune cose interessanti, intanto seguendo il circuito se guardate D408 il negativo è connesso giusto, il positivo è da tutt'altra parte, non è assoultamente connesso al pin 8 (+) dell'integrato. ho controllato su vari schemi e tutti riportano che è connesso lì, boh probabile che sia un errore tipografico. adesso sospetto di un errore di valore tipografico anche sulla resistenza che ho trovata bruciata, ne ho messo una da 8,2K e brucia molto meno, adesso sto provando con una da 12k dopo 10 min è a 60°. |
Marco Pardini |
|
|
|
gramiz
Utente Medio
Regione: Veneto
Prov.: Padova
P.Iva: 03324180284
68 Messaggi |
Inserito il - 22/05/2008 : 16:18:08
|
Ok, ma dove ti risulta connesso D408, ed il pin 8 (alimentazione ) a sua volta dove è connesso.
Verifica ancora il partitore capacitivo C407-C408, con quei valori la tensione (picchi) no dovrebbe essere così alta da far bruciare una res. da 5.6k.
Sullo schema sembra che il colpevole sia solo il C407 da 680pF AT, oppure il C408 ancora aperto, ma se ci sono degli errori grafici...
|
Graziano |
Modificato da - gramiz in data 22/05/2008 17:22:02 |
|
|
|
fulper
Utente Attivo
Regione: Piemonte
Prov.: Torino
P.Iva: 0117123xxxx
309 Messaggi |
Inserito il - 22/05/2008 : 21:52:21
|
Ciao.
Ora che dici questo, mi viene in mente una cosa che ho visto guardando una variante di schema che ha pubblicato Antonelliana, a proposito del valore della R 433.
Domani la inserisco. |
|
|
|
MarcoPardini
Moderatore
Regione: Toscana
Prov.: Lucca
P.Iva: 01266020468
269 Messaggi |
Inserito il - 23/05/2008 : 08:33:02
|
D408 va a finire in diverse parti, roba da perdersi, comunque su questo ramo non trovo nulla che possa giustificare il consumo.
i condensatori C407 e C408 sono stati sostituiti, come il diodo DZ402.
L'unica è che essendoci degli errori sullo schema sia sbagliato il valore di qualcosa che ho sostituito |
Marco Pardini |
|
|
|
gianpaolo
Moderatore
Regione: Lombardia
Prov.: Cremona
P.Iva: 01187490196
1078 Messaggi |
Inserito il - 23/05/2008 : 08:53:28
|
| Ieri avevo in laboratorio un KS3, la resistenza R433 è proprio da 5,6K oHm 1Watt. |
